Trải nghiệm đặc biệt của các thiết bị nhỏ không chỉ bắt nguồn từ tính thẩm mỹ trang nhã mà còn từ sự cộng tác hiệu quả, yên tĩnh và đáng tin cậy của hàng nghìn bộ phận cấu trúc chính xác bên trong. Phản ứng ngược nhỏ nhất của bánh răng, lực chính xác của chốt hoặc độ êm ái tối đa của ống dẫn khí quyết định trực tiếp đến công suất, độ ồn, tuổi thọ và trải nghiệm người dùng của sản phẩm. Những yêu cầu về độ chính xác ở cấp độ milimet và thậm chí micromet này đẩy các thách thức sản xuất đến giới hạn.

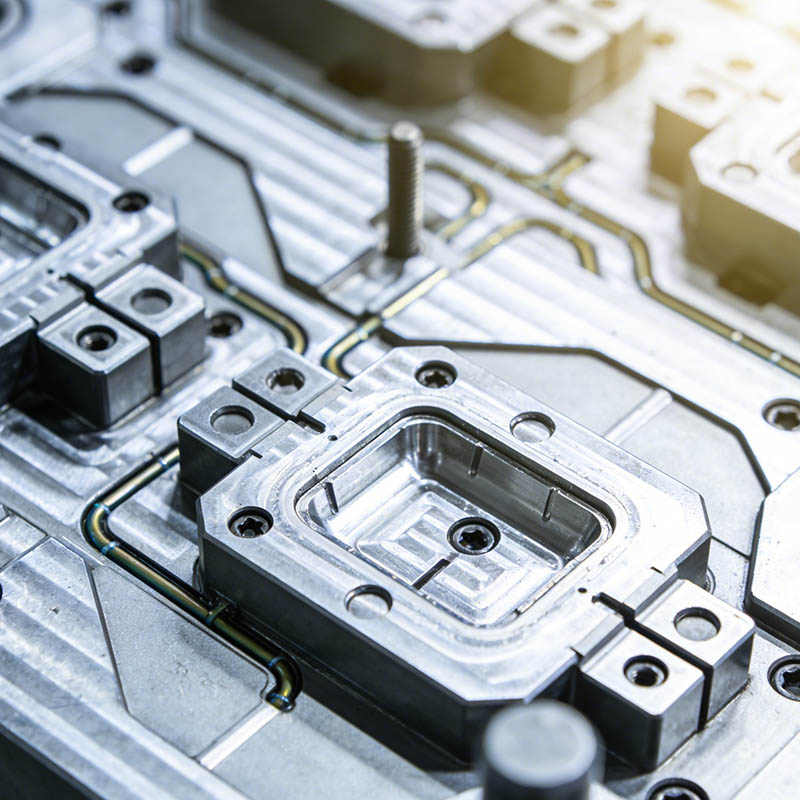

Tận dụng chuyên môn tiên tiến được mài giũa trong các khuôn linh kiện ô tô chính xác, Ninh Ba Weishuo mang đến sự theo đuổi không ngừng nghỉ về “độ chính xác vi mô” và “độ tin cậy chức năng” cho lĩnh vực khuôn mẫu thiết bị nhỏ. Chúng tôi hiểu rằng một đèn flash nhỏ có thể gây ra tiếng ồn cho bánh răng và sự biến dạng 0,01mm có thể khiến khớp chụp không hoạt động được. Vì vậy, những khuôn mà chúng tôi cung cấp đều là những bậc thầy trong lĩnh vực vi mô. Sử dụng thiết bị gia công tiên tiến và công nghệ mô phỏng, chúng tôi chế tạo các khoang vi mô hoàn hảo trong kích thước nhỏ nhất, đảm bảo sự hoàn hảo này tồn tại qua hàng triệu chu kỳ. Chọn chúng tôi có nghĩa là chọn một nền tảng chính xác đáng tin cậy cho chức năng cốt lõi và chất lượng lâu dài của sản phẩm.
Đúc cấu trúc vi mô với đảm bảo không có khuyết tật
Thách thức: Các bộ phận của thiết bị nhỏ thường có các bánh răng siêu nhỏ có chiều rộng răng dưới 0,5 mm, thành mỏng có tỷ lệ khung hình cực cao và vai chính xác mà mắt thường không thể nhìn thấy—dễ bị ảnh hưởng ngắn, tập trung căng thẳng hoặc nháy đèn.
Giải pháp: Để giải quyết những thách thức đúc khuôn ở quy mô vi mô này, chúng tôi tập trung vào việc kiểm soát chính xác và tối ưu hóa hệ thống từ thiết kế khuôn mẫu đến các thông số quy trình. Đối với khuôn, chúng tôi tinh chỉnh thiết kế đường dẫn và cổng để đảm bảo dòng chảy chảy trơn tru và đồng bộ vào từng góc và mặt cắt răng. Khuôn thành phần cấu trúc chính xác dành cho hệ thống kiểm soát nhiệt độ thiết bị gia dụng nhỏ cho phép quản lý nhiệt độ cục bộ khác biệt, thúc đẩy làm mát cân bằng để giảm thiểu ứng suất và biến dạng. Ở cấp độ quy trình, chúng tôi đạt được sự cân bằng tối ưu giữa tốc độ phun cao và áp suất thông qua việc điều chỉnh tỉ mỉ. Kết hợp với chiến lược giữ áp suất nhiều giai đoạn, điều này đảm bảo các cấu trúc vi mô được lấp đầy hoàn toàn đồng thời ngăn ngừa sự hình thành chớp lửa. Mục tiêu cốt lõi là đảm bảo sao chép ổn định, nhất quán và không có khuyết tật của các tính năng chính xác vi mô này trong mỗi chu kỳ phun, tạo nền tảng vững chắc cho việc lắp ráp đáng tin cậy và hoạt động yên tĩnh của các thiết bị nhỏ.
Kiểm soát tính nhất quán và ổn định kích thước cực cao
Thách thức: Các thành phần kết cấu hiện đại thường yêu cầu thích ứng với nhiều loại nhựa kỹ thuật khác nhau (ví dụ: ABS, PC, PA, PPS), có tỷ lệ co ngót thay đổi đáng kể từ vài phần mười phần trăm đến vài phần trăm. Trong khuôn nhiều khoang, độ phức tạp của sự co ngót vật liệu này càng tăng cao, dễ dẫn đến sự dao động về kích thước, trọng lượng và thậm chí cả tính chất cơ học giữa các khoang. Điều này đe dọa trực tiếp đến tính nhất quán trong sản xuất hàng loạt và khả năng lắp ráp lẫn nhau.
Giải pháp: Chúng tôi vượt qua thách thức này bằng cách thiết lập hệ thống kiểm soát hợp tác và dự đoán dựa trên đặc tính vật liệu. Đầu tiên, trong giai đoạn đầu của thiết kế khuôn, chúng tôi mô phỏng và phân tích các vật liệu khác nhau bằng cách sử dụng cơ sở dữ liệu đặc tính vật liệu mở rộng và các mô hình co ngót. Dựa trên phân tích này, chúng tôi triển khai các thiết kế cân bằng và bù trước khác biệt cho hệ thống cổng (ví dụ: đường chạy nóng), kênh làm mát và kích thước khoang, chống lại các biến thể co ngót vật liệu tại nguồn. Trong quá trình sản xuất, chúng tôi sử dụng hệ thống phun vòng kín và kiểm soát nhiệt độ đa vùng có độ phản hồi cao để tinh chỉnh độc lập các quy trình áp suất làm đầy và giữ cho từng khoang. Điều này đảm bảo sự tan chảy trải qua các điều kiện giống hệt nhau trong mỗi khoang. Cuối cùng, thông qua việc giám sát quy trình kỹ thuật số toàn diện và quản lý trọng lượng bộ phận từ bộ phận đầu tiên đến sản xuất hàng loạt, chúng tôi đảm bảo rằng mọi bộ phận được sản xuất bằng khuôn nhiều khoang đều đáp ứng các tiêu chuẩn nghiêm ngặt như nhau bất kể vật liệu được sử dụng, đạt được sự khác biệt thực sự về hiệu suất và kích thước.
Thiết kế tối ưu hóa cho hiệu quả cao và sản xuất tự động
Thách thức: Nhu cầu số lượng lớn đối với các linh kiện thiết bị nhỏ đòi hỏi khuôn mẫu có hiệu suất sản xuất vượt trội và khả năng tương thích tự động hóa.
Giải pháp: Thiết kế các khuôn xếp chồng với cấu hình khoang 1 đến 2, 1 khoang đến 4 hoặc thậm chí cao hơn để tối đa hóa sản lượng trên mỗi chu kỳ phun. Tích hợp các hệ thống cắt, phát hiện và phân loại cổng trong khuôn để cho phép sản xuất hoàn toàn tự động.
Hệ thống ray và đẩy được tối ưu hóa để loại bỏ bộ phận bằng robot đảm bảo tính ổn định của chu trình sản xuất.
| Thành phần kết cấu điển hình | Thử thách cốt lõi | Giải pháp khuôn mẫu Weishuo | Giá trị được tạo ra cho khách hàng |
| Bánh răng truyền động/Bánh răng giun | Độ chính xác của hồ sơ răng, hoàn thiện không có gờ, chống mài mòn, độ ồn thấp. | Chèn bánh răng bằng hợp kim cứng, mài răng chính xác, thông hơi chân không. | Đảm bảo truyền tải điện trơn tru, hiệu quả với độ ồn thấp và tuổi thọ kéo dài, nâng cao nhận thức về chất lượng sản phẩm tổng thể. |
| Chốt/Bản lề chính xác | Cảm giác chụp liên tục, tuổi thọ cao, không làm trắng căng thẳng. | Cơ chế trượt siêu nhỏ, độ bóng cao, đẩy liên tục trễ. | Mang lại trải nghiệm lắp ráp trơn tru, đáng tin cậy, loại bỏ nguy cơ vỡ, giảm khiếu nại sau bán hàng. |
| Ống dẫn khí/Cánh quạt | Yêu cầu độ hoàn thiện bề mặt cao, độ cân bằng tuyệt vời, không có vết chảy. | Làm mát phù hợp hoàn toàn 3D, đánh bóng gương, đúc hỗ trợ bằng khí (tùy chọn). | Tối ưu hóa luồng không khí và giảm tiếng ồn, nâng cao hiệu quả sử dụng năng lượng, mang lại trải nghiệm yên tĩnh hơn cho người dùng. |
| Vỏ/Đầu nối cảm biến | Kích thước cực kỳ chính xác, độ kín tuyệt vời, khả năng chống chịu thời tiết mạnh mẽ. | Lõi giao phối có độ chính xác cao, kiểm soát phun nhiều giai đoạn, chuyên môn về các vật liệu đặc biệt như LCP. | Đảm bảo kết nối điện đáng tin cậy và độ ổn định tín hiệu, bảo vệ chức năng cốt lõi của sản phẩm. |

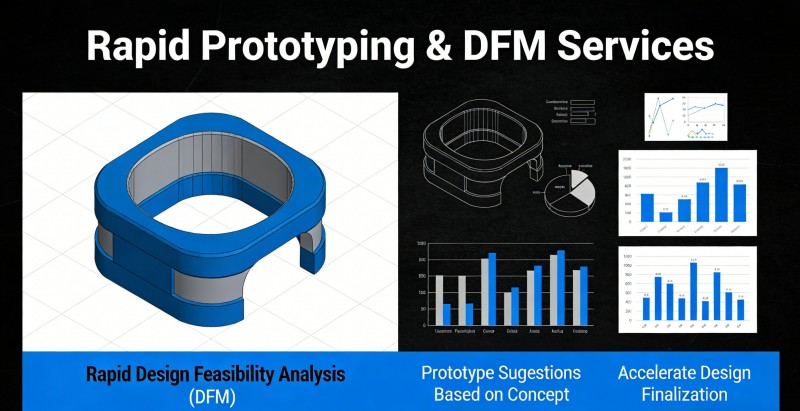

1. Tạo mẫu nhanh & DFM: Chúng tôi cung cấp các đề xuất phân tích tính khả thi của thiết kế (DFM) và tạo mẫu nhanh dựa trên ý tưởng của bạn để đẩy nhanh quá trình hoàn thiện thiết kế.

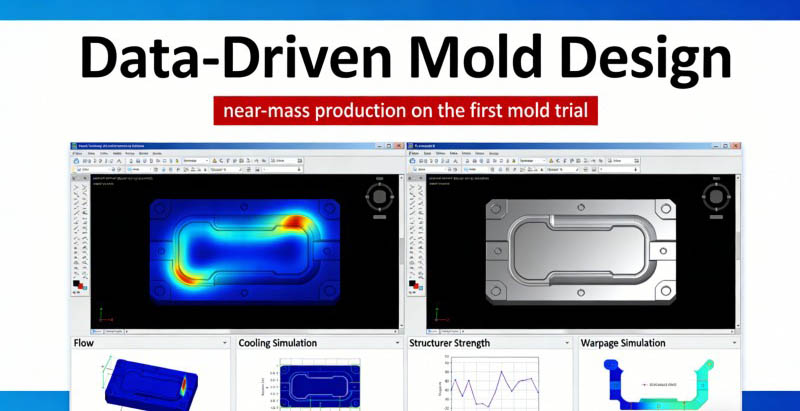

2. Thiết kế khuôn dựa trên dữ liệu: Sử dụng phần mềm chuyên nghiệp để thiết kế 3D đầy đủ, với mô phỏng chuyên sâu về dòng chảy, làm mát, độ bền kết cấu và độ cong vênh để đạt được “chất lượng gần như sản xuất trong lần thử khuôn đầu tiên”.
3. Gia công chính xác ở cấp độ micron: Sử dụng thiết bị chính xác trong các xưởng được kiểm soát nhiệt độ, chúng tôi đảm bảo dung sai kích thước tới hạn trong phạm vi ±0,02mm.

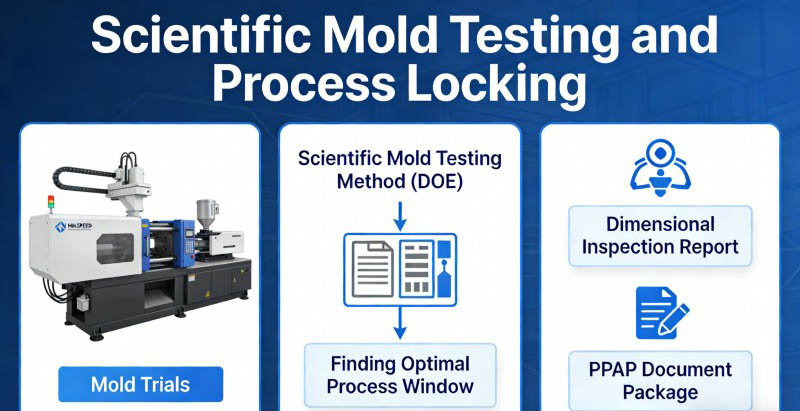

4. Đúc thử khoa học & Khóa quy trình: Tiến hành đúc thử trên các máy ép phun chính xác tốc độ cao của chúng tôi. Sử dụng Thiết kế Thử nghiệm (DOE) để xác định các cửa sổ quy trình tối ưu, cung cấp các báo cáo kiểm tra kích thước toàn diện và các gói tài liệu PPAP.
5. Hỗ trợ sản xuất & Tối ưu hóa liên tục: Chúng tôi cung cấp hỗ trợ sản xuất hàng loạt tại chỗ và thực hiện tối ưu hóa liên tục dựa trên dữ liệu sản xuất, đưa ra các đề xuất kỹ thuật để nâng cấp sản phẩm và giảm chi phí.
Câu hỏi 1: Khuôn của bạn sử dụng những biện pháp đối phó đặc biệt nào đối với vật liệu gia cố bằng sợi thủy tinh cao (ví dụ: PBT+30%GF) thường được sử dụng trong các thiết bị nhỏ?
A1: Đây là chuyên môn của chúng tôi. Đối với độ mài mòn cao và độ co bất đẳng hướng của vật liệu sợi thủy tinh cao, chúng tôi sử dụng chiến lược kết hợp: 1) Các biện pháp đối phó chống mài mòn: Như đã đề cập, sử dụng thép và lớp phủ chống mài mòn cao cấp; 2) Biện pháp chống ăn mòn: Sử dụng thép không gỉ hoặc lớp phủ chống ăn mòn để chịu các chất axit sinh ra do quá trình thủy phân sợi thủy tinh; 3) Kiểm soát độ co ngót: Phân tích dòng khuôn chính xác và kiểm soát nhiệt độ khuôn, kết hợp với công nghệ chạy nóng van tuần tự để định hướng sợi, quản lý hiệu quả biến dạng cong vênh.
Câu 2: Sản phẩm mới của chúng tôi yêu cầu nhiều thành phần kết cấu chính xác. Bạn có thể cung cấp giải pháp “khuôn mẫu gia đình nhiều phần” không?
Trả lời 2: Có, đây là mô hình phổ biến và hiệu quả mà chúng tôi sử dụng cho các khách hàng sử dụng thiết bị nhỏ. “Khuôn mẫu gia đình” đề cập đến việc sản xuất nhiều bộ phận riêng biệt được làm từ cùng một vật liệu cho cùng một sản phẩm trong một khuôn duy nhất. Thông qua thiết kế làm mát và cân bằng bánh dẫn chính xác, chúng tôi đảm bảo tất cả các bộ phận có hình dạng khác nhau trong các khoang riêng biệt đều đáp ứng các tiêu chuẩn chất lượng tương ứng. Điều này làm giảm đáng kể khoản đầu tư của bạn cho mỗi khuôn và nâng cao hiệu quả sản xuất và lắp ráp.
Câu 3: Chu kỳ giao khuôn điển hình là gì? Việc lặp lại sản phẩm của chúng tôi rất nhanh chóng.
Trả lời 3: Đối với các khuôn nhiều khoang có độ chính xác nhỏ, chu kỳ phân phối tiêu chuẩn của chúng tôi (từ đóng băng thiết kế đến khuôn thử nghiệm T1) là 8-12 tuần. Chúng tôi đã thiết lập quy trình làm việc dự án phản hồi nhanh được thiết kế riêng cho ngành công nghiệp thiết bị nhỏ, sử dụng các mô-đun được tiêu chuẩn hóa và kỹ thuật đồng thời để nén các mốc thời gian. Đối với các nhu cầu cấp thiết, chúng tôi có thể kích hoạt các kênh cấp tốc để hoàn toàn phù hợp với lịch trình ra mắt thị trường của bạn.
Câu hỏi 4: Ngoài khuôn mẫu, Weishuo có thể cung cấp sản xuất ép phun và xử lý thứ cấp (ví dụ: hàn siêu âm) cho các bộ phận không?
A4: Có, chúng tôi cung cấp giải pháp chìa khóa trao tay một cửa cho “khuôn mẫu + sản phẩm”. Cơ sở của chúng tôi có các máy ép phun chính xác tốc độ cao từ 60 đến 350 tấn, đặc biệt phù hợp cho các bộ phận thiết bị nhỏ, được bổ sung bởi môi trường phòng sạch. Chúng tôi cũng tích hợp các quy trình thứ cấp phổ biến như hàn siêu âm, khắc laser và lắp vít. Điều này cho phép giao hàng từ đầu đến cuối từ viên thô đến bộ phận lắp ráp hoàn chỉnh, đảm bảo kiểm soát chất lượng và đơn giản hóa việc quản lý chuỗi cung ứng của bạn.
